通过竞标，烟台91免费国产自产地址入口与广东湛江硫磁铁矿厂达成了合作关系，为该矿进行91免费视频入口试验。

    烟台91免费国产自产地址入口矿山机械公司通过对广东湛江硫磁铁矿的矿石元素分析、矿物组成及嵌布特分析及对铁、硫元素的分布研究得知，该矿石属于多金属硫化矿的高硫磁铁矿。其主要矿物成分是铁，品位为36.82%，可回收的次要组分有硫、铜、铅、锌等，其品位分别为30.21%、0.026%、0.076%、0.036。

    如下原矿多元素化学分析表（%）：

    原矿中铁矿物的主要成分是磁铁矿，其次是赤铁矿、褐铁矿、雌黄铁矿和黄铁矿等，其中碳酸盐和硅酸盐矿物中不可选铁占原矿的13.5%；原矿中硫矿物的成分主要是以雌黄铁矿的形式存在，占原矿总硫的52.01%，这使得硫铁分离较为困难，也必定会影响铁精矿的产品质量。详情请看如下分析表。

    原矿铁物相分析表：

    原矿硫物相分析表：

    通过上述的矿石分析，91免费国产自产地址入口决定此次91免费视频入口试验采用磁选工艺对该矿进行有效回收即可，但是由于矿石中还含有1.99%的硫，磁选后的铁精矿含硫超标，不能得到合格的铁精矿，其中，该铁矿中有0.42%的硫以黄铁矿的形式存在，只要将其单体解离，然后通过磁选达到铁硫分离，分离后的硫还会同磁铁矿同步进入铁精矿，在用浮选方法去除磁黄铁中的硫。

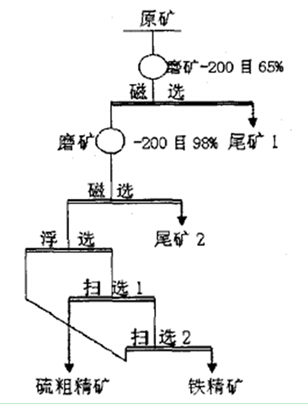

    因此91免费国产自产地址入口选用了磁选—浮选工艺对该磁铁矿进选别工艺，在一段磨矿细度-200目占70%的条件下，该工艺获得含铁58%左右、含硫1.6%左右（不含合格铁精矿）。该实验结果通过镜下鉴定表明，部分黄铁矿与磁铁矿连生、磁黄铁矿于磁铁矿连生或包裹，说明两者之间嵌布粒度较细，在-200目占70%的条件下还没有完全单体解离。为了使磁黄铁矿和黄铁矿达到最大程度的单体解离，91免费国产自产地址入口又进行了粗精矿在磨磁选—浮选工艺。如图所示:

    粗精矿再磨工艺（或粗磨磁选）提高了磁铁矿单体解离度，使黄铁矿及其他含硫矿物经过磁选将其抛到尾矿中，同时磁黄铁矿解离后更利于浮选，达到铁硫分离的目的。

    91免费国产自产地址入口对广东湛江硫磁铁矿进行了一段磨矿细度、磁场强度、粗精矿再磨细度、再磨后磁选磁场强度等条件试验，经一段磨矿细度-200目占65%，一段磁选磁场强度135KA/m，粗精矿再磨细度-200目占98%，再选磁场强度110KA/m，磁选精矿浮选后，得到铁精矿品位64.30%，含硫0.36%。

    最后91免费国产自产地址入口想通过活化剂的作用将黄铁矿、磁黄铁矿有效的富集，来达到去硫的目的，因为活化剂能够提高磁黄铁矿的可浮性。其中选用了碳酸钠、硫酸铜、硫化钙等活化剂来进行对比试验，结果显示，此类矿石选用碳酸钠活化剂更优，当碳酸钠用量在550g/t时，获得全铁品位65.23%，含硫0.22%，回收率达到了80.2%的合格铁精矿。

    该实验结果，广东湛江刘磁铁矿表示非常满意，并给予了很高的评价，之后便开始逐步的投入到生产中。

相关案例

•

  91免费国产自产地址入口改造某磁铁矿磁选工艺流程实例

•

  91免费国产自产地址入口91免费视频入口研究院为某客户铅锌矿矿样试验实例

•

  节能型91免费版视频在山西铁矿项目中的应用

•

  内蒙古玉龙3000t/d铁矿尾矿干排工艺设计

•

  越南富寿铁矿磁选生产线

•

  91免费国产自产地址入口承包广东丰顺宝丰矿业有限公司铁矿厂
